Из чего состоят часы: схема строения и главные детали наручных часов

СОДЕРЖАНИЕ:

1. Основные виды часов

2. Как устроены часы: разбор внешних деталей

3. Детали механизма механических часов

4. Детали механизма кварцевых часов

5. Дополнительные детали и функции в часах


Команда Kronostime готова ознакомить вас с основными терминами часового мира, выяснить, как устроены разные типы механизмов в наручных часах и рассказать, для чего же все-таки нужны турбийон или тахиметр. Обо всем по порядку – в нашей статье ниже.

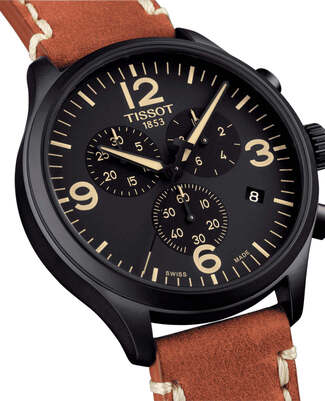

Основные виды часов

Наручные часы принято классифицировать по типу механизма:

1. Механические, кварцевые и электронные (разновидность кварцевых).

По форме циферблата:

1. Круглые, квадратные, овальные, прямоугольные. Некоторые дизайнерские модели могут быть нетрадиционной формы – треугольные, ромбовидные и так далее.

По половой принадлежности:

1. Мужские, женские, унисекс.

По стилю:

1. Классические, спортивные, тактические, casual.

Теперь разберем подробнее, из каких именно элементов состоят наручные часы – начнем с их внешнего вида.

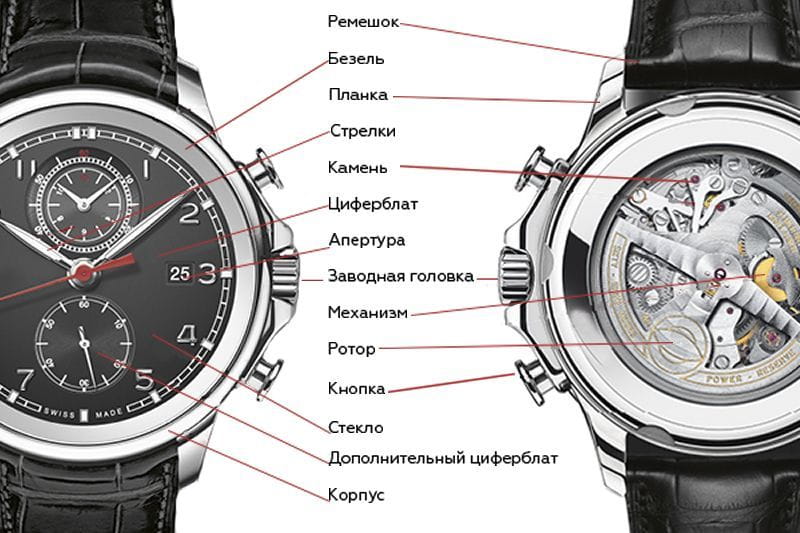

Как устроены часы: разбор внешних деталей

Все наручные часы, вне зависимости от своей «сердцевины» и принадлежности к какому-либо стилю, похожи между собой своими внешними деталями:

1. Корпус – «тело» или «оболочка» наручных часов, в нем содержатся все основные детали. Корпус должен быть прочным и долговечным, поэтому тщательно выбирайте материалы, из которых он изготовлен – нержавеющая сталь, титан, драгоценные металлы и так далее;
2. Безель — наружное кольцо на корпусе, которое удерживает его на месте. В спортивных моделях часов безель вращается, чтобы можно было измерять время;
3. Заводной ключ (головка) — находится на корпусе сбоку, с его помощью часы заводятся, переводятся стрелки и настраивается дата;
4. Стекло — защищает циферблат. Стекла бывают разных видов: пластиковое (самый бюджетный, но недолговечный вариант), минеральное (самое распространенное, гибкое и достаточно прочное), сапфировое (самое дорогое: считается сверхпрочным);
5. Циферблат – может быть стрелочный (классический) и аналоговый (электронный). Большинство производителей выпускают стандартные цельные циферблаты, но также существуют и часы-скелетоны – в таких моделях циферблат может быть частично открыт (или вовсе отсутствовать), что позволяет увидеть открытый механизм;
6. Дополнительный циферблат – представляет собой маленький циферблат, расположенный внутри главного циферблата. На дополнительном циферблате отображается хронограф, второй часовой пояс, индикатор запаса хода, индикатор лунных фаз и так далее;
7. Апертура - небольшое отверстие (или «окошко») на циферблате (не путать с дополнительным циферблатом), которое отображает определенную дополнительную информацию, такую как дата, день, месяц и так далее;
8. Стрелки — маленькая, но немаловажная и непростая деталь. Существуют самые разные виды: например, Аlpha сужается на конце, Baton — узкие и длинные, Dauphine — широкие и клиновидные стрелки и так далее;
9. Метки часов (индексы) – это обозначения на циферблате часов в виде цифр (арабских или римских), а также в виде рисок, фигур и драгоценных камней. Также они могут находиться и на безеле часов. Они могут быть нарисованы, выгравированы, инкрустированы или даже отсутствовать вообще – вместо них будет минималистичный циферблат без обозначений или дизайнерская гравюра;
10. Ремешок — также может быть в виде браслета. Выполняется из разных материалов: кожи, силикона, каучука, стали, титана, ткани, драгоценных металлов и так далее;
11. Ушки - выступающие детали на корпусе, к которым крепится ремешок или браслет. Они могут быть разной формы: прямые, выпуклые, в форме валика или вовсе закрытые (в этом случае ремешок или браслет крепятся к горизонтальным планкам сверху и снизу циферблата).

Завершающим элементом наручных часов является задняя крышка. Она прячет механизм часов и чаще всего производится из того же материала, что и корпус, и является сплошной. В дорогих моделях часов встречается также прозрачный вариант из сапфирового стекла. Оно очень прочное и надежно защищает внутренние детали, но при позволяет наблюдать работу часового механизма. Чаще всего такая крышка декорируется дополнительными элементами из эстетических соображений.

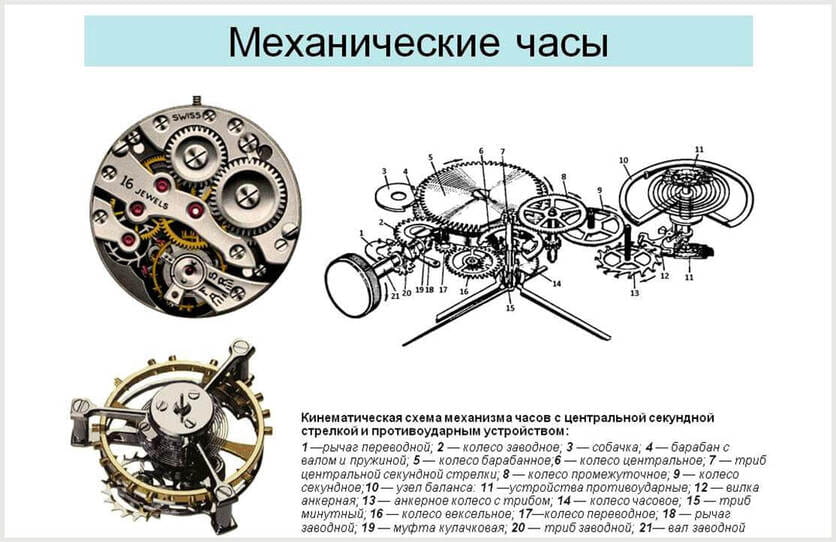

Детали механизма механических часов

«Сердце» классических механических часов – их механизм, он же калибр. Калибр очень сложен, в его состав входит почти полторы сотни элементов. Разберем основные детали:

1. Спиральная металлическая пружина - она находится в специальном барабане в закрытом состоянии, натягивается с заводом часов и создает им энергию для работы;
2. Зубчатая передача – большая шестеренка, которой пружина передает энергию для движения. Зубчатая шестеренка передает энергию на более мелкие шестеренки, входящие в механизм;
3. Спусковой механизм - колесо с зубцами, двигающееся с определенными интервалами. В нужный момент этот механизм высвобождает стрелку, чтобы она могла перейти в следующую позицию;
4. Камни – важный компонент механических часов. Раньше использовались настоящие драгоценные рубины, сейчас чаще в часах применяются искусственные камни, но в некоторых премиальных моделях можно найти и настоящие. Камни служат для одной цели – уменьшить трение между деталями, возникающее в процессе работы. С увеличением функций механизма возрастает количество камней;
5. Колесо баланса – платформа, на которой находится непосредственно сам механизм. Она двигается поступательно-возвратными колебаниями по принципу маятника и в нужный момент высвобождает спуск;
6. Анкерная система (спуск) – анкерное колесо, баланс и вилка.

В часах с автоподзаводом также содержится еще одна главная деталь - ротор. Это металлический полукруг с грузом, который двигается при движении руки владельца часов и тем самым заводит механизм. Благодаря этому такие часы можно не заводить вручную, но носить их придется постоянно.

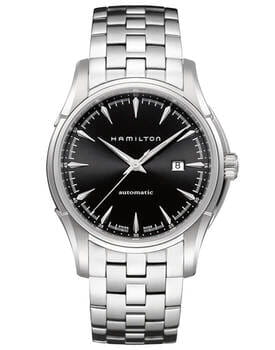

Hamilton Jazzmaster Viewmatic Auto H32715131 - механические наручные мужские часы.

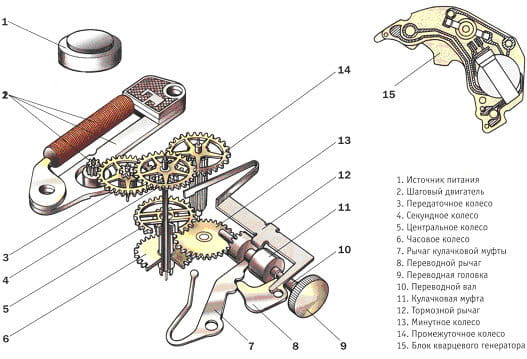

Детали механизма кварцевых часов



Кварцевые часы имеют более простое устройство и состоят из гораздо меньшего количества элементов:

1. «Сердце» кварцевого механизма – кварцевый генератор, или кристалл кварца. Он используется вместо баланс-спирали (как в механических моделях). Благодаря ему кварцевые часы не нуждаются в заводе: генератор совершает колебания нужной частоты под воздействием тока;
2. Батарейка – основной источник энергии в кварцевых часах, ее срок службы в среднем – от 2 до 5 лет. За счет батарейки подпитываются электронный блок и шаговый электродвигатель кварцевых часов.

Однако сейчас в кварцевых часах не обязательно используются традиционные источники энергии: существуют модели, работающие от энергии солнца или движений человека (кинетические часы).

Камни кварцевых часах иногда используются в небольшом количестве, но не являются обязательным элементом. Обычно бывает достаточно всего одного камня.

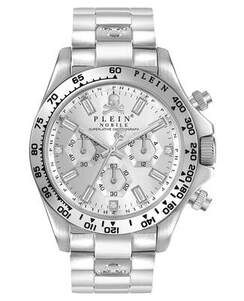

Philipp Plein Nobile Wonder PWCAA0321 - кварцевые мужские наручные часы.

Дополнительные детали и функции в часах



Помимо основных функций наручные часы часто оснащаются дополнительными опциями. Разберем основные термины среди них:

1. Хронограф— функция часов, похожая на секундомер. Благодаря ей можно измерять короткие временные отрезки, а сами часы при этом будут показывать текущее время. Все это происходит одновременно, поэтому такая функция очень полезна и удобна для людей, чья профессия предполагает точные замеры времени – спортсменов, поваров и так далее;
2. Сплит хронограф — разновидность хронографа, которая позволяет производить измерение не одного временного отрезка, а нескольких одновременно;
3. Хронометр — данная функция обозначает суперточные механические часы. Их отклонение будет не больше 3 или 4 секунд в сутки;
4. Вечный календарь — это календарь в часах, отображающийся на циферблате. Он учитывает точное количество дней в каждом месяце и даже в високосные года;
5. Лунный календарь — это календарь в часах, отображающийся на циферблате и показывающий, в какой фазе находится луна в данный момент времени: новолуние, полнолуние, убывающая или растущая;
6. Альтиметр (высотомер) — функция в часах, определяющая высоту нахождения над уровнем моря. Она основывается на измерении уровня атмосферного давления: чем выше высота, тем ниже атмосферное давление и наоборот. Эта опция очень актуальна для пилотов, дайверов и людей, увлекающихся туризмом и активными видами спорта;
7. Тритиевая подсветка — опция в наручных часах, позволяющая им светиться в темноте благодаря радиолюминесценции;
8. Турбийон — это особая функция в часах, представляющая собой устройство, позволяющее сгладить воздействие земной гравитации. Благодаря этому повышается точность хода;

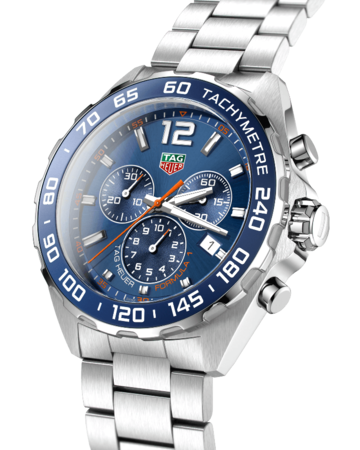

9. Тахиметр (тахиметрическая шкала) — это шкала, расположенная по окружности циферблата и представляющая собой цифры, обозначающие скорость на основании времени, проведенного в пути. В спокойном состоянии шкала неподвижна, а при необходимости измерения с помощью нее проводят следующим образом: перед началом дистанции вы запускаете хронограф или секундомер, после прохождения вами 1 км время останавливается. Там, где остановилась секундная стрелка на шкале, и есть скорость в виде км/ч;
10. Будильник – распространенная функция в электронных наручных часах;
11. Барометр - демонстрирует текущее атмосферное давление. По этим данным можно оценить состояние атмосферы и составить примерный прогноз погоды;
12. Термометр - определяет и показывает температуру окружающего воздуха;
13. Указатель запаса хода - он контролирует уровень заряда батарейки или запас хода пружины, сигнализируя, когда пора заменить элемент питания или заново завести механизм;
14. Функция отображения фаз приливов и отливов – особенно удобная опция для тех, кто живет у моря – с ее помощью вы можете узнать точное время прилива или отлива в конкретном месте;
15. Компас - определяет и указывает северное направление;
16. Водонепроницаемость (водозащита) — это способность часов выдерживать попадание воды на корпус без их дальнейшего повреждения. Подробнее о часах с водозащитой вы можете почитать в нашей статье Водозащита – WR в часах: что это такое и как правильно выбрать водонепроницаемые часы.

В некоторых часах может быть репетир – это усложненная дополнительная опция, позволяющая отбивать точное время в заранее заданном интервале. Репетир может быть автоматическим или включаться только после нажатия кнопки, и отбивать каждые 30 минут, 15 минут или 5 минут. Особой функциональности он не несет, но может подчеркивать статус и историческое происхождение часов.
