Атомные часы: принцип работы, эволюция и применение

Эталон точности: как квантовые технологии синхронизируют наш мир

Время сейчас определяют атомные часы. Их сверхточный ритм лежит в основе работы смартфонов, навигаторов и финансовых систем.

Такие часы — не обычные хронометры. Это сложные лабораторные комплексы, расположенные в научных центрах и на спутниках. Показания транслируются в нужную точку мира через навигационные сигналы и специализированные сети.

Представьте систему, где есть несколько идеальных эталонов времени. Все остальные устройства — просто их отражения, постоянно сверяющие и корректирующие свои показания. так работают современные технологии — от определения местоположения с точностью до метра до обработки банковских транзакций.

В этой статье мы разберем:

• как устроены атомные часы и почему они не ошибаются

• какой эволюционный путь прошла эта технология

• где именно она применяется в жизни — и речь не только о наручных атомных часах

Как работают атомные часы

Любые часы измеряют время, считая колебания какого-либо объекта. В механических часах это маятник или балансирное колесо. Но у них есть фундаментальный недостаток: точный ход нарушают многие факторы — изменение температуры, сила тяжести, трение. Из-за этого даже швейцарские хронометры дают погрешность.

Молекулярные часы решают эту проблему. Их маятник — это сам атом. Атомы не изнашиваются, их не нужно заводить, и на внутренние процессы не влияют внешние условия.

Что происходит:

1. Электроны в атоме перескакивают с одного уровня энергии на другой.

2. Для каждого такого перехода требуется определенная порция энергии.

3. Частота электромагнитного излучения, которая соответствует этой энергии, и служит эталоном.

Задача инженеров — не только создавать механизм, но и считать эти природные тики. Поэтому атомные часы точнее механических на сотни порядков.

Рассмотрим работу комплекса на примере цезия-133 — самого распространенного элемента, основы атомных часов.

Есть четыре фазы:

1. Подготовка атомов. Поток атомов цезия пропускают через магнитное поле. Оно отбирает только атомы в идентичном, нужном энергетическом состоянии.

2. Поиск резонанса. Эти атомы облучают микроволнами. Задача — поймать момент, когда частота волн точно совпадет с внутренней частотой атома. Для цезия-133 это 9 192 631 770 герц.

3. Фиксация и коррекция. Когда частоты совпадают, атомы поглощают энергию. Детектор ловит это изменение. Если поглощения нет — электроника мгновенно корректирует частоту генератора, подстраивая ее под атом.

4. Подсчет. Счетчик фиксирует количество стабильных колебаний этой настроенной частоты.

Как создавались атомные часы

Эволюция атомных часов — это история о том, как наука шаг за шагом создавала технологию, меняющую мир.

Этапы:

• 1940-е: идея. Американский физик-экспериментатор Исидор Раби предложил концепцию атомных (квантовых) часов, основанную на его работах по магнитному резонансу

• 1955: первые практические молекулярные часы. Национальная физическая лаборатория (NPL) Великобритании создала первые работающие часы на пучке атомов цезия-133 (NPL-1). Их точность уже тогда составляла одну секунду в 1000 лет

• 1967: рождение нового стандарта. Прошло всего 12 лет, и человечество переписало определение секунды. XIII Генеральная конференция по мерам и весам официально утвердила секунду, основанную на свойствах атома цезия. Эталон перешел от астрономии к квантовой физике

• 1990-е — н.в.: эра оптических часов. Квантовые физики пошли дальше. Цезиевые стандарты работают в микроволновом диапазоне. Но если использовать для стабилизации частоты переходы в оптическом диапазоне (сотни триллионов колебаний в секунду), точность возрастает на порядки. Появились оптические часы на ионах иттербия, стронция или алюминия. Их погрешность может составлять секунду за миллиарды лет

Этот путь — от громоздкой лабораторной установки до относительно компактного устройства — занял менее века. И это был качественный скачок, определивший лицо современной технологической цивилизации.

Эволюция точности: от цезиевого пучка к оптическим решеткам

Не все атомные часы одинаковы. За общим названием скрываются разные поколения технологии, каждое из которых решало конкретные задачи. Примеры и данные исследований помогают увидеть эту эволюцию.

Цезиевые стандарты (СВЧ-диапазон): рабочие лошадки

Это основа современной системы времени. Их преимущество — надежность и относительная простота. Такие приборы являются первичными эталонами времени в ведущих метрологических институтах мира.

Пример: в Национальном институте стандартов и технологий (NIST, США) используются цезиевые квантовые часы NIST-F1 и NIST-F2.

Так, NIST-F1, введенные в эксплуатацию в 1999 году, обеспечивали точность около 1 секунды за 20 миллионов лет (неопределенность ~1.7×10⁻¹⁵). Разработки продолжаются. Текущий проект NIST-F4 нацелен на достижение неопределенности на уровне 10⁻¹⁶ — это точность порядка 1 секунды за 300 миллионов лет. Данные исследований и подробную информацию можно увидеть в этой статье.

Водородные мазеры: для задач, где важна мгновенная точность

Представьте секундомер, который за час не уйдет ни на миллисекунду, но за год может отстать на несколько секунд. Это — водородный мазер.

Он работает на молекулах водорода и выдает ровный и стабильный сигнал на коротких промежутках. Это его преимущество.

Но есть проблема: со временем настройка постепенно «уплывает». Это как очень точный инструмент, который нужно постоянно калибровать.

Поэтому такие квантовые часы незаменимы там, где нужна идеальная синхронизация здесь и сейчас:

• в радиоастрономии для согласованной работы телескопов на разных континентах

• в системах связи, где важно точно принимать данные в реальном времени

Но для роли всемирного эталона, который должен быть стабилен десятилетиями, мазер не подходит. Для этой задачи используют цезиевые стандарты.

Оптические атомные часы: новый рубеж

Это следующая ступень. Они работают не с микроволнами, а с видимым светом, частота которого в десятки тысяч раз выше, что увеличивает точность и стабильность.

Например, оптические решеточные часы в JILA (Объединённый институт лабораторной астрофизики, США), использующие атомы стронция-87, продемонстрировали систематическую неопределенность на уровне 2.1×10⁻¹⁸. Это означает, что они не отстанут и не убегут больше, чем на одну секунду, за примерно 15 миллиардов лет — срок, сравнимый с возрастом Вселенной.

Уже в обозримом будущем — в 2030-х, по расчетам Международного бюро мер и весов, именно они станут новым стандартом, переопределив секунду во второй раз.

Российские разработки: от точного времени к квантовому будущему

Россия тоже участвует в глобальной гонке за эталонной точностью. Технология применяется для решения текущих задач, также проводятся научные исследования.

Национальная система точного времени и перспективные проекты

Государственная служба времени, частоты и определения параметров вращения Земли формирует и распространяет национальную шкалу времени UTC. Данные формируются на основе собственного парка эталонных атомных часов и синхронизации с США, Германией, Францией, Японией и Международным бюро мер и весов.

Для передачи сигналов используются специализированные радиостанции (РБУ, РТЗ, РВМ) и спутниковая система ГЛОНАСС, что критически важно для навигации, обороны и синхронизации энергосистем.

Инженеры и ученые ведут исследования. Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений работает над созданием экспериментального образца ядерных часов к 2030–2032 гг., точность которых может достигнуть 10⁻²¹ (секунда за миллиарды лет).

Наручные атомные часы: технологический прорыв или красивый миф?

Важно разделять два понятия: радиоуправляемые часы и истинно атомные часы:

• радиоуправляемые часы (RCC): Это наиболее распространенный и доступный тип «атомных» часов. На самом деле, внутри них находится обычный кварцевый механизм. Их особенность — встроенный радиоприемник, который обычно раз в сутки связывается с одной из национальных лабораторий (например, NIST в США) и автоматически сверяет время с их эталонными атомными часами. Таким образом, они показывают время, синхронизированное с атомным стандартом, но сами атомными часами не являются

• настоящие наручные атомные часы: В корпусе этих устройств размещена миниатюрная часовая ячейка с атомами цезия или рубидия. Электроника постоянно сверяет колебания кварцевого генератора с резонансной частотой атомов и корректирует их, обеспечивая высочайшую точность. Это сложная и дорогая процедура, ставшая возможной благодаря разработке технологии CSAC (Chip-Scale Atomic Clock). Название так и переводится — «атомные часы размером с микросхему»

Примеры моделей

На рынке были попытки создать наручные атомные часы, но это экспериментальные или гибридные устройства. Полноценные атомные стандарты слишком громоздки для запястья, поэтому в наручных приборах применяются миниатюрные цезиевые или рубидиевые генераторы. Либо происходит радиосинхронизация с эталонными атомными часами через GPS/радиосигналы.

Четыре модели

Bathys Hawaii Cesium 133 (2014):

• первые коммерческие наручные часы со встроенным миниатюрным цезиевым генератором, ограниченная серия

• размер корпуса был очень крупным (толщина более 5 см), вес — около 500 г

• цена превышала $12 000

• точность: отклонение не более одной секунды за 1000 лет

Prototypes CSIC (2004):

• разработка китайского института CSIC: компактный модуль атомных часов для переносных устройств

• погрешность составляла 1 сек за 33 года

• стали основой для миниатюризации атомных стандартов

• коммерческая версия 2011 года стоила $1500-$3000

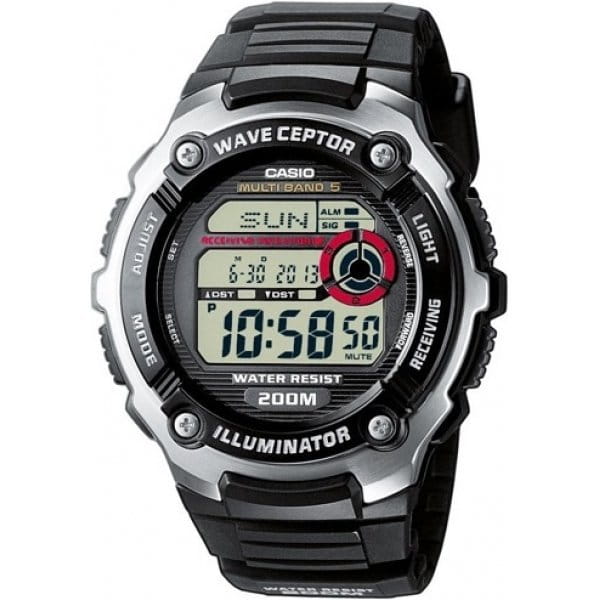

Casio Wave Ceptor / Citizen Eco-Drive Radio Controlled:

• это не настоящие атомные часы, а приборы с синхронизацией по радио

• они принимают сигнал от эталонных атомных часов (например, NIST в США или DCF77 в Германии).

• точность зависит от качества сигнала, но в идеальных условиях они всегда показывают эталонное время

• массовые, доступные модели, внешне похожие на обычные наручные часы

• Casio Wave Ceptor стоят $30-170, Citizen Eco-Drive Radio Controlled — $300–600

Где и зачем нужна такая точность?

Атомные (квантовые) часы стали необходимой технологической инфраструктурой.

Области применения:

1. Навигация. Расхождение всего в 1 наносекунду дает ошибку позиционирования в 30 см. Все спутники GPS/ГЛОНАСС несут атомные часы для точного определения координат.

2. Связь и финансы. Сотовые сети и интернет работают благодаря синхронизации с атомными часами. Без этого невозможны ни стабильная связь, ни точное время транзакций на биржах.

3. Наука и геодезия. Ученые используют атомные часы для проверки законов физики, измерения формы Земли через гравитационное замедление времени.

Есть ли радиация?

Нет. Этот миф возник из-за недостатка информации и путаницы. Любые атомные часы безопасны. Они не используют радиоактивный распад, как ядерный реактор. Их принцип работы основан на мониторинге резонансной частоты атомов (например, цезия-133 или рубидия) — это стабильное и неизменное свойство материи. Происходит измерение электромагнитных колебаний, а не регистрация распада частиц.

Когда в середине XX века появились атомные часы на цезии и других элементах, название вызвало у людей ассоциацию с атомной энергией и радиацией. В массовом сознании это наложилось на память о радиевых часах, в которых для светящихся циферблатов применяли соли радия. Такие приборы излучали альфа-, бета- и гамма-частицы, а также радон-222, были радиоактивными и могли превышать естественный фон в сотни раз. Поэтому возникло заблуждение.

Выводы: что это значит для нас

1. Точное время — это инфраструктура. Атомные часы стали таким же обязательным элементом, как электрические сети или интернет. Без них современная цивилизация остановится.

2. Наука рождает технологии. Открытия в квантовой физике, которые еще 70 лет назад казались абстрактными, сегодня лежат в основе вашего смартфона и банковского перевода.

3. Точность имеет практическую ценность. Погоня за невероятной точностью — это не причуда ученых. Каждый шаг вперед в хронометрировании сразу находит применение в приземленных и массовых областях.

4. Будущее — за миниатюризацией. Разработки наручных атомных часов и чипов CSAC показывают, что эталон времени становится более портативным, открывая дорогу для новых, пока еще труднопредсказуемых применений.

Атомные часы — это пример того, как глубокое понимание законов микромира дает новые возможности в макромире. Это технология, которая работает на нас каждый день, даже если мы этого не видим.
